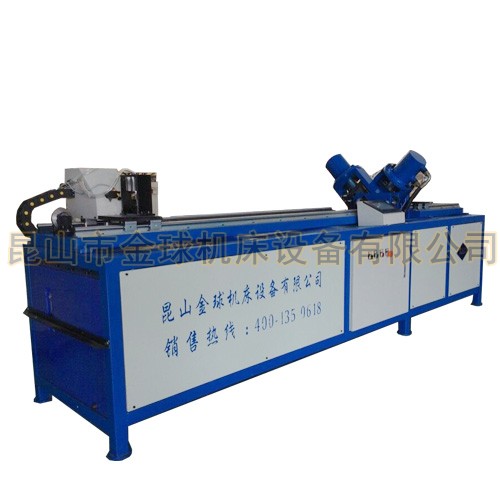

角鋼法蘭生產線性能特點：

     該系列角鋼法蘭生產線是主要完成風管角鋼法蘭（30-50角鋼）的大小孔的沖孔及切斷功能，實現自動送料、打孔、切斷全自動數控控制要求，節約人工，提高效率，具有速度快、尺寸準確、自動化程度高等特點。

☆編制程序時只需輸入工件尺寸、準距、工作數即可，編程簡易，也可直接使用放樣軟件所生成的程序數據。
☆帶生記憶功能，具有記錄查詢及選擇功能，可選擇記錄完成直接加工
☆采取了多項措施解決角鋼彎曲引起的進料困難和準距誤差。
☆采用PLC、工控機控制，伺服電機送進，效率高，工作精度穩定。
☆關鍵的液、氣、電動元件全部采用進口產品。
☆具有故障自我診斷和數據統計功能。
☆切斷刀具及沖孔模具均采用日本SKH51材質，并真空熱處理，明顯提高使用壽命

技術特征：
☆設備剛性強，結構緊湊，優化排料，具有免剪切功能，材料利用率高。
☆沖孔、切斷、自動進行，生產效率高。
☆計算機中文界面，操作簡易，可顯示工件圖形。
☆編制程序時只需輸入工件尺寸、大小孔距、打孔數量即可，操作簡單
☆采取了多項措施解決角鋼彎曲引起的進料困難和準距誤差。
☆采用PLC、工控機控制，伺服電機送進，效率高，工作精度穩定。
☆關鍵的液、氣、電動元件全部采用進口產品。
☆具有故障自我診斷和數據統計功能。

主要技術參數：
JQJG-50型數控角鋼聯合生產線技術參數:
☆加工角鋼范圍:∠3×3×3—∠5×5×5
☆沖孔直徑:?9.5x15(標配)?4.2(標配)
☆沖孔力(kN):400
☆每側沖頭數目(個):1
☆毛坯最大長度:6000
☆成品最大長度:6000
☆切斷方式：600kN,單刃切斷
☆數控軸數:3軸
☆沖孔速率：一般工件1000次/小時
☆送進電機和準線調整均為進口交流伺服電機,主要電氣控制元件及液壓、氣動閥為進口元件。
☆加工精度：符合GB2694-2003的要求
☆角鋼送進速度：15m/min
☆編程方式：鍵盤輸入、程序自動計算運行。
☆生產線走向：右式——左式
